Газоизолированные подстанции (GIS) широко применяются в современных энергосистемах, где важны высокая надежность, компактная конструкция и эффективное использование пространства. В отличие от традиционных воздушных подстанций, в GIS основные высоковольтные компоненты размещаются в герметичном корпусе, который защищает оборудование от воздействия окружающей среды.

Однако конструкции GIS могут существенно различаться в зависимости от требований проекта. Крытые, открытые, гибридные и мобильные конфигурации предназначены для разных условий эксплуатации. Перед выбором решения GIS необходимо учитывать такие факторы, как доступная площадь, класс напряжения, условия окружающей среды, сроки монтажа, доступ для технического обслуживания и возможность дальнейшего расширения подстанции.

Это руководство знакомит с основными типами газоизолированных подстанций и рассматривает ключевые факторы, которые следует учитывать при выборе подходящей конфигурации для энергетического проекта.

---

Что такое газоизолированная подстанция?

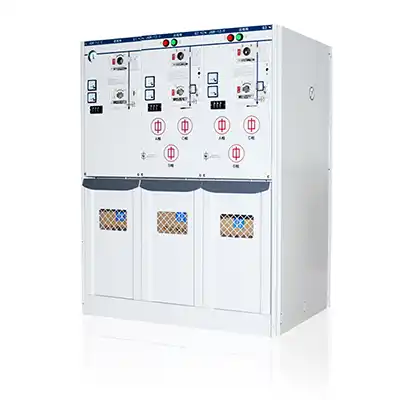

Газоизолированная подстанция (GIS) представляет собой компактную высоковольтную подстанцию, в которой основные электрические компоненты, такие как выключатели, разъединители, сборные шины и заземляющие выключатели, размещаются внутри герметичных металлических корпусов. Корпус заполняется изоляционной средой, которая обеспечивает электрическую изоляцию между токоведущими компонентами и заземленным корпусом.

В традиционных конструкциях GIS в качестве изоляционной и дугогасящей среды обычно используется SF6 (гексафторид серы). В современном оборудовании также могут применяться альтернативные изоляционные газы или газовые смеси, позволяющие снизить воздействие на окружающую среду при сохранении необходимых электрических характеристик.

Газоизолированные подстанции имеют несколько важных преимуществ:

• Компактная установка: герметичная конструкция требует значительно меньше пространства по сравнению со многими традиционными воздушными решениями.
• Защита от воздействия окружающей среды: герметичный корпус помогает изолировать внутренние компоненты от пыли, влаги, солевых отложений и других внешних загрязнений.
• Надежная электрическая изоляция: изоляционная среда обеспечивает необходимую электрическую прочность для работы при высоком напряжении.
• Снижение воздействия на токоведущие компоненты: основные токоведущие части находятся внутри корпуса, что может повысить эксплуатационную безопасность и уменьшить влияние внешних условий.
• Подходит для сложных условий размещения: GIS может применяться там, где стоимость земли высока или доступная площадь ограничена, включая городские подстанции, промышленные предприятия, подземные объекты и другие площадки с ограниченным пространством.

Выбор конфигурации GIS зависит от требований ко всей подстанции, а не только от типа оборудования. При выборе необходимо комплексно оценивать класс напряжения, условия на объекте, доступное пространство, экологические требования, способ монтажа, стратегию технического обслуживания и график реализации проекта.

---

Четыре основных типа газоизолированных подстанций

Газоизолированные подстанции могут иметь различные конфигурации в зависимости от условий площадки, доступного пространства, требований к монтажу и целей проекта. Ниже представлены четыре основные конфигурации, которые применяются для различных энергетических объектов.

1. Крытая GIS

Типичные области применения: городские подстанции, центры обработки данных, подземные подстанции и объекты с ограниченным пространством

Крытая GIS устанавливается внутри специально построенного здания или закрытого помещения подстанции. Здание обеспечивает дополнительную защиту оборудования от пыли, влаги, перепадов температуры и других внешних факторов.

Основные характеристики:

• Устанавливается внутри специально построенного или существующего закрытого помещения
• Обеспечивает контролируемые условия окружающей среды для электрического оборудования
• Помогает снизить воздействие пыли, влаги и других загрязнений
• Требует соответствующего пространства в здании и выполнения строительных работ
• Обеспечивает контролируемый доступ для эксплуатации и технического обслуживания

Пример: Крытая GIS часто рассматривается для подземных или городских подстанций, где доступная площадь ограничена и оборудование необходимо интегрировать в здание или подземное сооружение.

2. Открытая GIS

Типичные области применения: промышленные предприятия, удаленные подстанции, регионы с высокой температурой и проекты с ограниченным пространством внутри зданий

Открытая GIS предназначена для установки на открытом воздухе. В зависимости от конструкции оборудования модули GIS могут размещаться в защищенных от атмосферных воздействий корпусах или специальных наружных конструкциях.

Основные характеристики:

• Предназначена для наружной установки с учетом местных климатических условий
• Использует герметичные металлические корпуса для защиты внутренних электрических компонентов
• Может снизить необходимость строительства отдельного крупного здания для GIS
• Подходит для проектов, где пространство внутри зданий ограничено
• Требует учета температуры, влажности, пыли, солнечного излучения и коррозии

Пример: Открытая GIS может применяться на средне- и высоковольтных подстанциях промышленных объектов или в засушливых регионах, где оборудование должно выдерживать сложные условия окружающей среды.

3. Гибридная GIS (HGIS)

Типичные области применения: расширение подстанций, проекты модернизации и реконструкция существующих открытых распределительных устройств

Гибридное газоизолированное распределительное устройство (HGIS) объединяет газоизолированные и воздушно-изолированные компоненты. Типовая конфигурация может включать модули GIS, такие как выключатели и разъединители, совместно с воздушно-изолированными сборными шинами или другими традиционными компонентами подстанции.

Основные характеристики:

• Объединяет технологии GIS и AIS в одной подстанции
• Может занимать меньше места по сравнению с полностью воздушно-изолированной конфигурацией
• Позволяет в некоторых проектах модернизации сохранить существующее оборудование подстанции
• Обеспечивает большую гибкость при модернизации существующего открытого распределительного устройства
• Может применяться, когда полный переход на GIS не является необходимым

Пример: HGIS часто рассматривается при модернизации существующих высоковольтных подстанций, когда необходимо сбалансировать доступное пространство, существующее оборудование и бюджет проекта.

4. Мобильная GIS / GIS на рамном основании

Типичные области применения: временные подстанции, аварийное электроснабжение, горнодобывающие проекты, проекты в области возобновляемой энергетики и объекты с ускоренными сроками реализации

Мобильная GIS или GIS на рамном основании максимально собирается и испытывается на заводе до транспортировки на объект. В зависимости от конструкции проекта оборудование может устанавливаться на раме, прицепе или другой транспортируемой платформе.

Основные характеристики:

• Заводская сборка оборудования сокращает объем монтажных работ на объекте
• Заводские испытания могут быть завершены до отгрузки
• Подходит для временных или быстро развертываемых энергетических объектов
• Может транспортироваться и устанавливаться в разных местах
• Особенно полезна для удаленных объектов и проектов с жесткими сроками реализации

Пример: Мобильные решения GIS могут использоваться для временного электроснабжения удаленных горнодобывающих объектов, строительных площадок, проектов в области возобновляемой энергетики или аварийного восстановления электросети.

---

Сравнительная таблица: основные типы GIS

---
