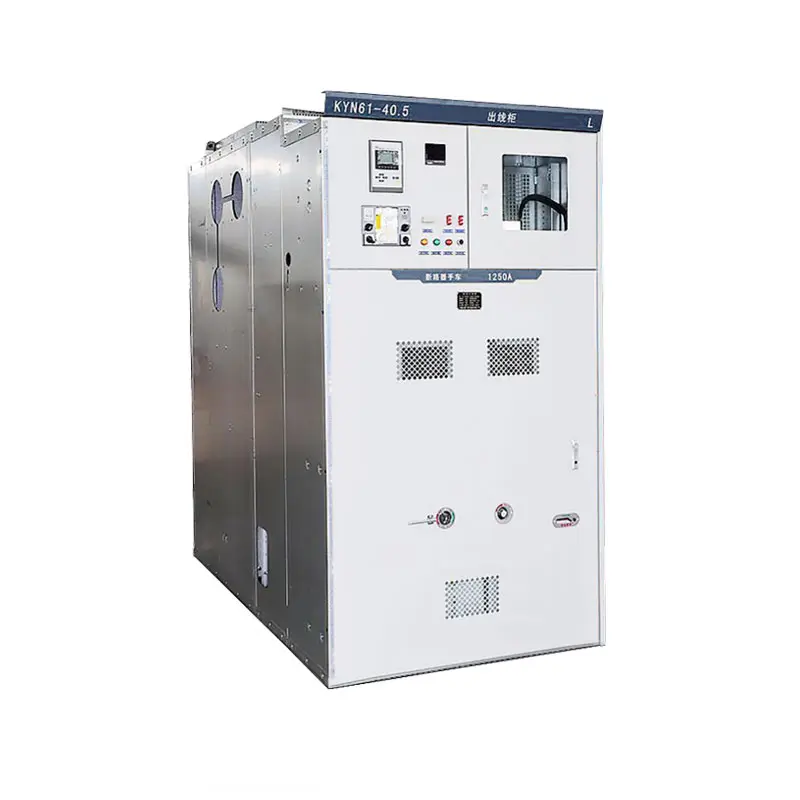

КРУ KYN61-40.5 в металлическом корпусе

Комплектное распределительное устройство в металлическом корпусе типа KYN61-40.5 (далее — «распредустройство») предназначено для использования в составе комплектных распределительных установок внутренней установки, рассчитанных на работу в трехфазных сетях переменного тока частотой 50 Гц и номинальным напряжением 40,5 кВ. Данное оборудование разработано для применения на электростанциях, подстанциях, а также на промышленных и горнодобывающих предприятиях с целью приема и распределения электрической энергии; оно служит для управления, защиты и мониторинга электрических цепей, а также подходит для эксплуатации в условиях, требующих выполнения частых коммутационных операций. Данное распредустройство соответствует таким стандартам, как GB3906-2006, GB/T11022-1999 и DL/T404-2007.

Получить предложение

KYN61-40.5 Metal-enclosed Switchgear.pdf

Описание

Условия эксплуатации

1. Температура окружающей среды: верхний предел +40°C (при этом среднесуточное значение не превышает +35°C), нижний предел –10°C;

2. Высота над уровнем моря: ≤1000 м;

3. Относительная влажность воздуха: среднесуточное значение — 95%, среднемесячное значение — 90%;

4. Сейсмостойкость: 8 баллов;

5. Давление водяного пара: среднесуточное значение не превышает 2,2 кПа, среднемесячное значение не превышает 1,8 кПа;

6. Окружающая среда: места, не подверженные риску возникновения пожара или взрыва, а также отсутствием сильного загрязнения, химической коррозии и сильной вибрации.

Модель и значение

kyn61-40.5-model

Технические характеристики

проект	Ед. изм.	данные
Номинальное напряжение	kV	40.5
Номинальный ток	A	1250, 1600, 2000
Номинальная частота	Hz	50
Номинальный кратковременный выдерживаемый ток	kA	20, 25, 31.5
Номинальный пиковый выдерживаемый ток	kA	50, 63, 80
Номинальный выдерживаемый ток промышленной частоты	kV	95/min
Номинальный выдерживаемый ток грозового импульса	kV	185
Номинальная длительность короткого замыкания	s	4
Класс защиты		IP3X
