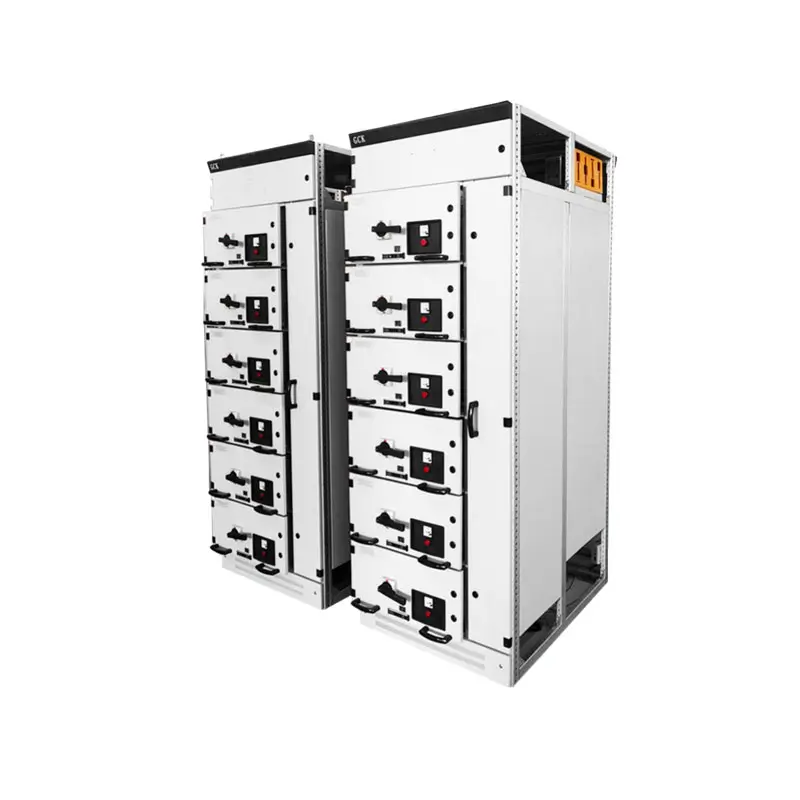

Низковольтное выдвижное распределительное устройство GCK

Обзор

Низковольтное выдвижное распределительное устройство GCK состоит из шкафа распределительного щита (PC) и центра управления двигателем (MCC). Оно подходит для электростанций, подстанций, промышленных и горнодобывающих предприятий, а также других мест потребления электроэнергии. Может использоваться в качестве системы распределения электроэнергии с частотой переменного тока 50 Гц, максимальным рабочим напряжением 660 В и максимальным рабочим током 3150 А. Применяется для преобразования и управления распределением электроэнергии в распределительном оборудовании, таком как системы распределения электроэнергии, управления двигателями и освещения.

Условия эксплуатации

1. Высота над уровнем моря: ≤2000 метров;

2. Температура окружающего воздуха: не выше +40℃, при этом среднесуточная температура не должна превышать +35℃ или опускаться ниже -50℃;

3. Атмосферные условия: окружающий воздух должен быть чистым. При +40℃ относительная влажность не должна превышать 50%, при более низких температурах допускается более высокая влажность, например, до 90% при +20℃;

4. Место установки: следует выбрать место, свободное от риска возгорания и взрыва, сильной пыли или загрязнения, коррозионных химических веществ и сильной механической вибрации;

5. Угол наклона относительно вертикали не должен превышать 5°.

Если вышеуказанные условия эксплуатации не соблюдены, пользователь должен сообщить об этом нашей компании при оформлении заказа, чтобы обе стороны могли согласовать подходящее решение.

Технические характеристики

Внешние размеры

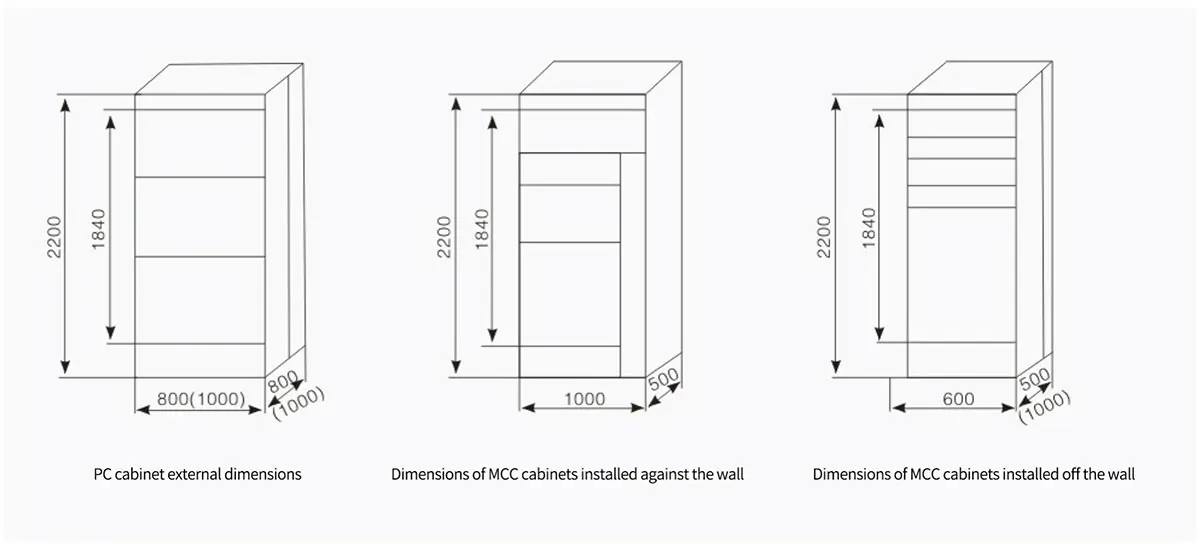

Рисунок 1. Размеры

Рисунок 2. Габариты и монтажные отверстия.

Для получения более подробной информации, пожалуйста, ознакомьтесь с PDF-документом выше или свяжитесь с нами.
