Панели источников питания постоянного тока серии GZD
Шкаф питания постоянного тока серии GZD специально разработан для систем электропитания постоянного тока на электростанциях, подстанциях и промышленных предприятиях и предназначен для обеспечения электропитанием оборудования управления, сигнализации, защиты и автоматики. Используя в качестве входного источника переменный ток, шкаф формирует на выходе стабильное и надежное напряжение постоянного тока посредством процессов выпрямления, стабилизации напряжения, а также заряда и разряда аккумуляторных батарей, тем самым гарантируя надлежащее функционирование системы как в нормальных режимах работы, так и в аварийных ситуациях.
Получить предложение
GZD Series DC Power Panel.pdf Обзор
Шкаф питания постоянного тока серии GZD(W) (с микропроцессорным управлением) предназначен для использования на крупных, средних и малых электростанциях и подстанциях. Как в нормальных режимах работы, так и при возникновении аварийных ситуаций он обеспечивает электропитание постоянным током для операций включения и отключения высоковольтных распределительных устройств, а также для систем релейной защиты, автоматического управления, аварийного освещения и систем звуковой и световой сигнализации. Кроме того, данная серия оборудования находит широкое применение в различных отраслях, включая металлургию, железнодорожный транспорт, горнодобывающую промышленность, нефтехимию, почтовую связь и телекоммуникации, здравоохранение, финансовый сектор, гостиничный бизнес, высотное строительство и компьютерные сети.
Шкаф питания постоянного тока с микропроцессорным управлением представляет собой идеальное решение для электростанций, подстанций и других промышленных объектов, где требуется питание постоянным током для обеспечения работы в беспилотном режиме и осуществления централизованного удаленного мониторинга.
Данное изделие соответствует стандарту JB/T 5777.4 «Общие технические условия и требования безопасности к оборудованию электропитания постоянного тока в энергосистемах».
Если вам требуются подробные технические характеристики, пожалуйста, обратитесь к PDF-документу выше или свяжитесь с нами.
Условия эксплуатации
1.Высота над уровнем моря: не более 2000 м;
2.Температура окружающей среды: от -5°C до +40°C;
3.Относительная влажность: среднесуточное значение — не более 95%, среднемесячное значение — не более 90%;
Примечание: особые условия могут быть согласованы с Компанией.

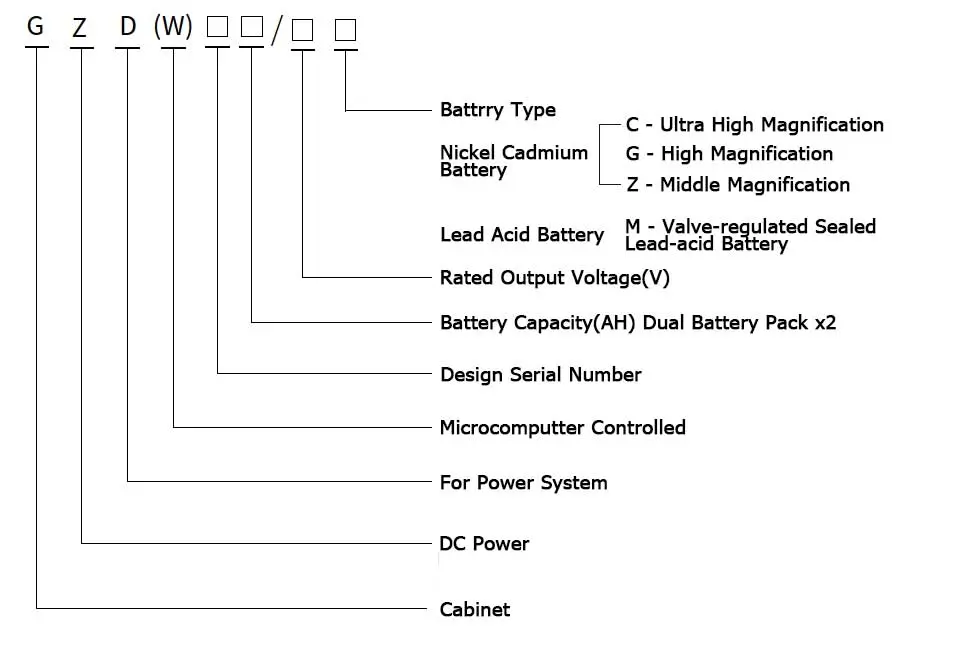

Модель и значение
Технические характеристики
| проект | Ед. изм. | данные |
| Входное напряжение питания | V.Hz | Three-phase AC 380 + 10%, 50Hz ± 5% |
| Номинальное выходное напряжение постоянного тока | V | 24, 48, 110, 220 |
| Номинальный выходной ток постоянного тока | A | 5, 8, 10, 15, 20, 30, 40, 50, 80, 100, 150, 200, 250, 300, 350, 400 |
| Номинальная ёмкость аккумулятора | Ah | 10, 20, 38, 40, 50, 60, 65, 80, 100, 150, 220, 250, 300, 400, 500, 600, 800, 1000 |
| Диапазон регулирования выходного тока постоянного тока | 0 — 100% of rated value | |
| Точность регулирования напряжения | < ± 05% | |
| Точность установившегося потока | < ± 05% | |
| Коэффициент пульсаций | < 0.1% | |
| Уровень шума всего устройства | db | < %55 |
| Превышение температуры главного трансформатора | ℃ | < 70 |
| Режим работы | Непрерывная работа | |
| эффективность | > 90% | |
| Класс защиты | IP 20 — IP 30 |

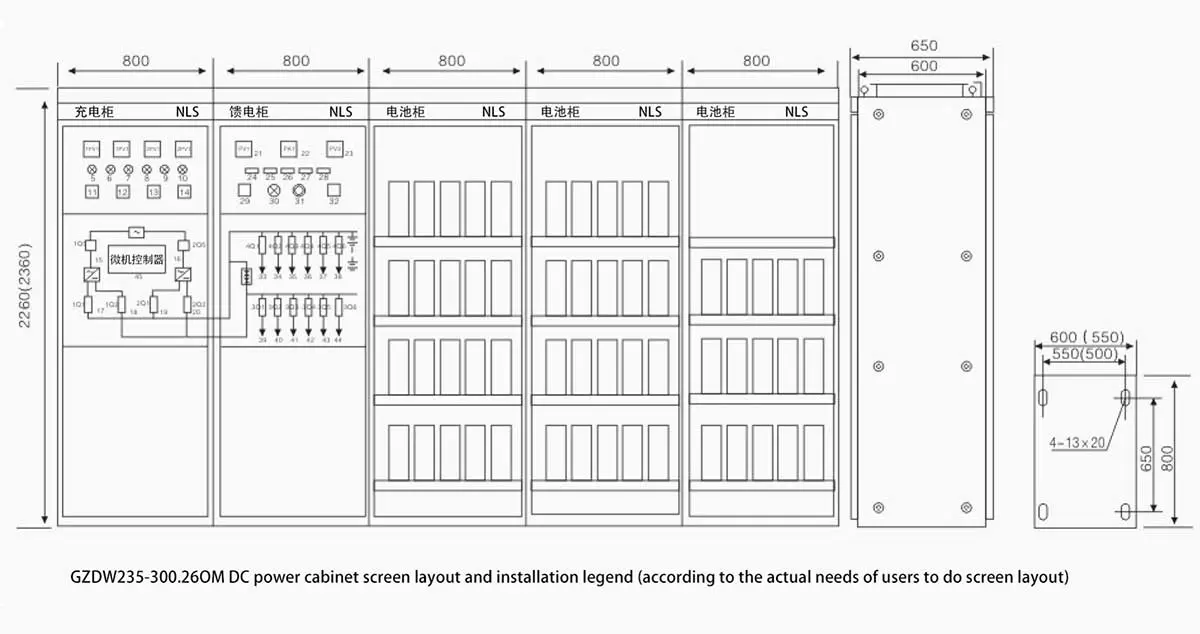

Габаритные размеры
