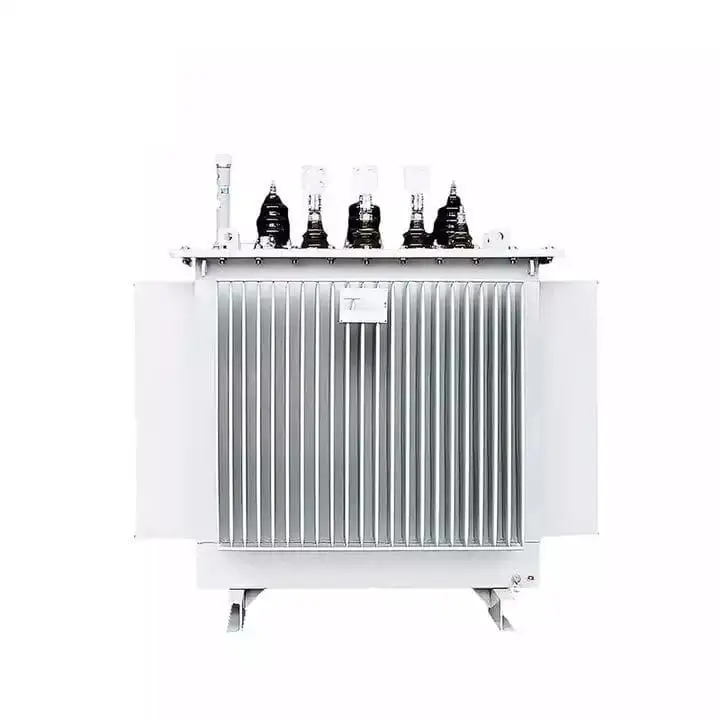

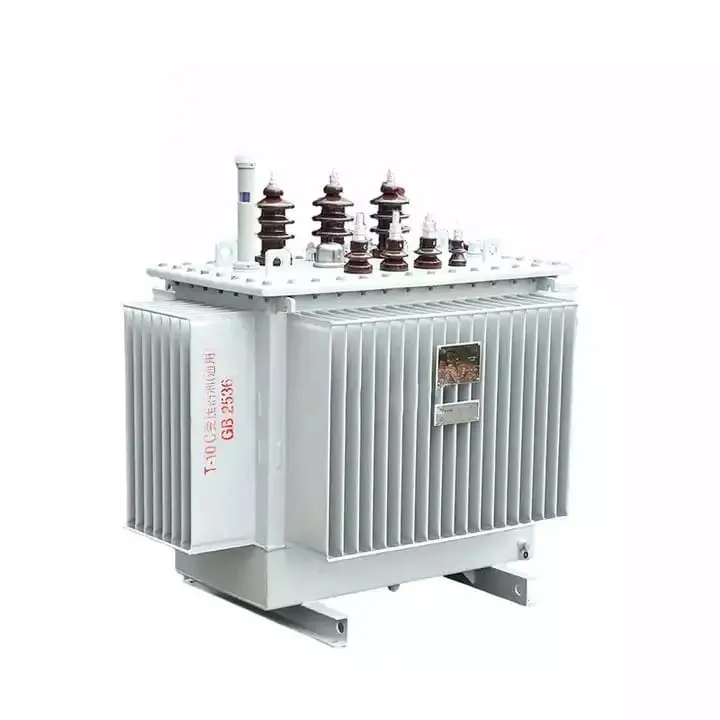

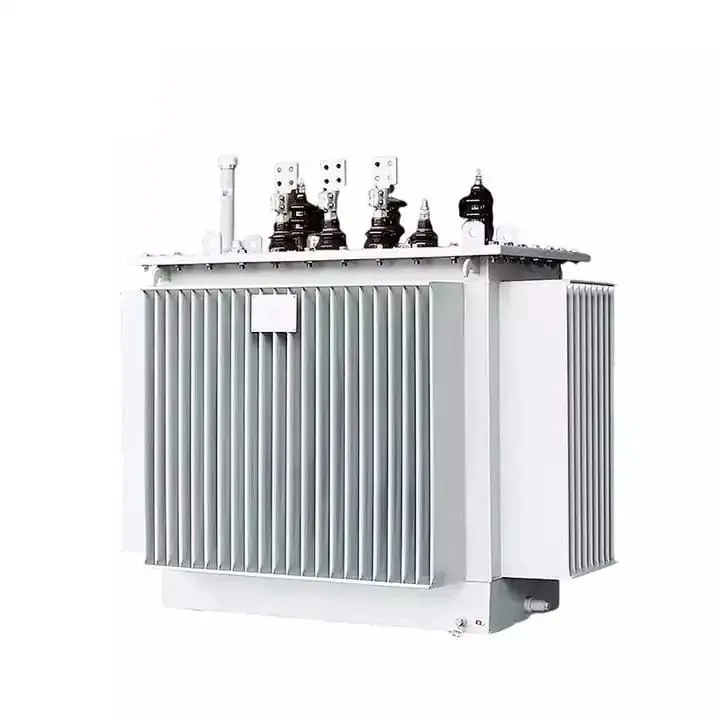

Распределительный трансформатор
Распределительный трансформатор — это стационарное электрическое устройство, используемое для преобразования переменного напряжения и тока и передачи электрической энергии переменного тока. В зависимости от области применения и конструкции силовые трансформаторы можно классифицировать на различные типы, такие как масляные трансформаторы и сухие трансформаторы.
Получить предложение
Distribution Transformer.pdf Обзор
Масло для распределительных трансформаторов S11 в основном используется для отключения и включения токов нагрузки, токов перегрузки и токов короткого замыкания в электронных системах. Данное изобретение подходит для защиты и управления распределительными системами на подстанциях, горнодобывающих предприятиях и сельских электросетях, где эксплуатация осуществляется часто. Оно также может использоваться в качестве секционирующего выключателя в электросети; после установки управляющего устройства может быть достигнута автоматизация распределительной сети.
Характеристики
1. Магнитопровод трансформатора изготовлен из импортной высококачественной холоднокатаной кремнистой стали, что значительно снижает потери холостого хода и ток холостого хода. Сердечник дополнительно стянут для обеспечения его плотности и снижения уровня шума.
2. Обмотки высокого и низкого напряжения выполнены из бескислородной меди. Обмотки низкого напряжения мощностью до 500 кВА имеют двухслойную цилиндрическую конструкцию, а обмотки высокого напряжения — многослойную цилиндрическую конструкцию.
3. Группа соединений трансформатора — Dyn11, что снижает влияние гармоник на электрическую сеть и повышает качество электроснабжения.
4. Трансформатор имеет полностью герметичную конструкцию, что увеличивает срок службы, исключает необходимость подъёма сердечника и обеспечивает отсутствие технического обслуживания.
5. Измеренный уровень шума ниже установленного стандарта.
После нормальной транспортировки трансформаторы серии Satons могут быть установлены после комплектации необходимыми узлами и деталями и введены в эксплуатацию после прохождения проверки.
Технические характеристики
| Номинальная мощность (kVA) | Комбинация напряжений и диапазон регулировочных отводов | Маркировка группы соединений | Потери холостого хода (W) | Потери при нагрузке | Ток холостого хода(%)) | Импеданс короткого замыкания (%) | ||
| Высокое напряжение (kV) | Диапазон регулировочных отводов высокого напряжения (%) | низкое напряжение (kV) | ||||||
| 30 | 11
10.5 10 6.3 6 |
±5±2×2.5% | 0.4 0.69 | Yyn 0Dyn 11 | 100 | 630/600 | 2.3 | 4 |
| 50 | 130 | 910/870 | 2.0 | 4 | ||||
| 63 | 150 | 1090/1040 | 1.9 | 4 | ||||
| 80 | 180 | 1310/1250 | 1.9 | 4 | ||||
| 100 | 200 | 1580/1500 | 1.8 | 4 | ||||
| 125 | 240 | 1890/1800 | 1.7 | 4 | ||||
| 160 | 280 | 2310/2200 | 1.6 | 4 | ||||
| 200 | 340 | 2730/2600 | 1.5 | 4 | ||||
| 250 | 400 | 3200/3050 | 1.4 | 4 | ||||
| 315 | 480 | 3830/3650 | 1.4 | 4 | ||||
| 400 | 570 | 4520/4300 | 1.3 | 4 | ||||
| 500 | 680 | 5410/5150 | 1.2 | 4 | ||||
| 630 | 810 | 6200 | 1.1 | 4.5 | ||||
| 800 | 960 | 7500 | 1.0 | 4.5 | ||||
| 1000 | 1150 | 10300 | 1.0 | 4.5 | ||||
| 1250 | 1360 | 12000 | 0.9 | 4.5 | ||||
| 1600 | 1640 | 14500 | 0.8 | 4.5 | ||||
| 2000 | 1960 | 19800 | 0.8 | 5 | ||||
| 2500 | 2310 | 23000 | 0.7 | 5 | ||||
