Шкаф ПЛК / Шкаф управления ПЛК
Шкаф управления ПЛК — это автоматизированное устройство управления, объединяющее ПЛК, промышленный панельный компьютер и электрические схемы управления. Он отличается компактной конструкцией, стабильной работой и широким функционалом. В зависимости от реальных требований к управлению, шкафы управления ПЛК могут быть объединены для достижения автоматического управления в одном шкафу или для построения распределенной системы управления (РСУ) через промышленные сети Ethernet или промышленные полевые шины. Шкафы управления ПЛК подходят для сценариев промышленной автоматизации различного масштаба и широко используются в таких отраслях, как энергетика, металлургия, химическая промышленность, целлюлозно-бумажная промышленность и очистка сточных вод.
Получить предложениеОбзор
Шкаф управления ПЛК органично объединяет ПЛК, промышленный панельный ПК и электрические схемы управления. Это компактное и стабильное устройство отвечает специфическим требованиям управления. Пользователи могут настроить его для автоматизации в рамках одного шкафа или создать распределенную систему управления (DCS) через промышленные сети Ethernet или полевые шины. Подходит для промышленной автоматизации любого масштаба и широко используется в таких отраслях, как энергетика, металлургия, химическая промышленность, целлюлозно-бумажная промышленность и очистка сточных вод.
ПЛК в шкафу управления — производства Siemens, промышленный панельный ПК — производства MCGS, а в схемах электрического управления используются компоненты Siemens или Schneider Electric.

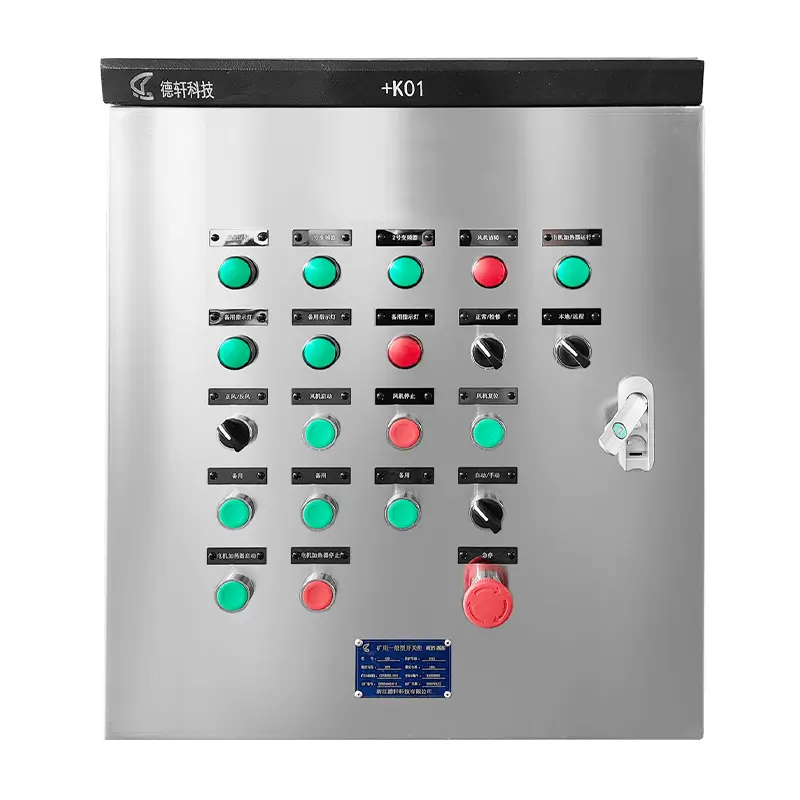

Корпус имеет одну переднюю дверцу и две задние дверцы. На передней панели расположены вольтметр, амперметр, планшетный ПК, кнопки управления и индикаторные лампы. Для крепления ПЛК, изолятора сигнала, управляющих реле и клемм управляющих сигналов (расположенных на передней панели), а также автоматического выключателя, контактора переменного тока, термореле и клемм электрических выходов (расположенных на задней панели) используются две оцинкованные монтажные пластины.
В шкафу используется трехфазная пятипроводная система электропитания мощностью 280 кВт, а защита от ударов молнии обеспечивается поглотителем переходных напряжений.
В числе особенностей — управление 32 цепями, включая 16 каналов аналоговых входов 4-20 мА, 96 каналов цифровых входов, 4 канала аналоговых выходов 4-20 мА и 32 канала цифровых выходов.
Функции управления включают в себя «Автоматический», «Стоп» и «Ручной». В «Автоматическом» режиме схема управляется в соответствии с заданными параметрами; в режиме «Стоп» схема останавливается; а в «Ручном» режиме возможен прямой запуск.
Промышленные панельные ПК являются частью корпуса и выполняют функцию универсальных управляющих компьютеров. Они работают под управлением Windows CE, имеют антивирусные функции и помогают в настройке параметров, мониторинге в реальном времени и обработке сигналов тревоги. ЖК-экран динамически отображает состояние оборудования.
В плане управления данными планшет предлагает ежедневные отчеты, просмотр базы данных и функции контроля тенденций данных. Он также оснащен функциями автоматического запуска и выключения, что упрощает процесс работы и исключает необходимость вмешательства человека.
Шкаф с двумя интерфейсами RS485 и одним RJ45 TCP/IP подходит для более крупных систем управления. Он изготовлен из углеродистой стали, обработан антиокислительным напылением, что обеспечивает степень защиты IP56. Габариты составляют 2000х900х700 мм, могут быть изменены в соответствии с требованиями заказчика.
