HXGN□-24 Кольцевое распределительное устройство (RMU)
Распределительное устройство типа HXGN-24 (далее — «Распределительное устройство») предназначено для использования в системах кольцевого или радиального электроснабжения с номинальным напряжением 24 кВ и номинальным током 630 А или менее. Данное оборудование оптимально подходит для применения в комплектных трансформаторных подстанциях, где оно выполняет функции устройства управления и защиты в составе энергосистемы.
Получить предложение
HXGN□-24 Ring Main Unit Switchgear.pdf Обзор
HXGN□-24 кольцевое распределительное устройство (далее — «распределительное устройство») предназначено для использования в системах кольцевого или радиального электроснабжения с номинальным напряжением до 24 кВ и номинальным током до 630 А. Особенно подходит для комплектных трансформаторных подстанций в качестве оборудования управления и защиты энергосистемы.Данное устройство оснащается элегазовым выключателем нагрузки типа FLN36-24D или комбинацией выключателя нагрузки с предохранителем типа FLRN36-24D. Оно отличается компактными размерами, малым весом, простотой эксплуатации, низким усилием управления, надежной блокировкой и отсутствием необходимости технического обслуживания. Является необходимым средневольтным оборудованием для модернизации и строительства городских электрических сетей。
Данное изделие оснащено трехпозиционной дугогасительной системой типа «включено–отключено–заземлено» с комбинированной конструкцией, а также функцией «пяти защит»:предотвращение отключения/включения под нагрузкой; предотвращение ошибочного входа в зону под напряжением; предотвращение ошибочного включения и отключения главного выключателя; предотвращение установки заземляющего провода под напряжением; предотвращение подачи напряжения при включенном заземляющем разъединителе.Устройство отличается надежной системой блокировок, высокой электрической прочностью изоляции разрыва, увеличенным путем утечки, наличием экранирующего (выравнивающего) кожуха на выходе, а также специальной конструкцией динамических и стационарных уплотнений.Благодаря современным техническим характеристикам, облегченной конструкции и гибким вариантам компоновки, оборудование полностью соответствует требованиям постоянно развивающегося рынка и является новым поколением средневольтного распределительного устройства для городских электрических сетей.
Данное изделие соответствует стандартам: GB3906 «Распределительные устройства переменного тока в металлической оболочке на напряжение 3–35 кВ»; GB/T11022 «Высоковольтные распределительные устройства и аппаратура управления: общие технические требования»; IEC298 «Распределительные устройства переменного тока в металлической оболочке на номинальное напряжение от 1 кВ до 50 кВ»; а также DL/T404 «Технические условия заказа высоковольтных распределительных устройств переменного тока для внутренней установки».
Модель и значение
Технические характеристики
| проект | Ед. изм. | данные | ||
| Номинальное напряжение | kV | 24 | ||
| Номинальная частота | Hz | 50 | ||
| Номинальный ток | A | 630 | ||
| Шкаф с комбинацией выключателя нагрузки и предохранителя | 100 | |||
| Номинальный отключающий ток короткого замыкания | kA | 31.5 | ||
| Номинальный ток включения (пиковый) | 50 | |||
| Уровень изоляции | Выдерживаемое напряжение промышленной частоты | Между фазами и относительно земли | kV/min | 65 |
| Разрыв | 79 | |||
| Грозовое импульсное выдерживаемое напряжение | Между фазами и относительно земли | kV | 125 | |
| Разрыв | 145 | |||
| Номинальный ток отключения активной нагрузки | A | 630 | ||
| Номинальный ток отключения зарядного тока кабеля | 25 | |||
| Сопротивление основной цепи | μ Ω | ≤300 | ||
| Динамическая функция | Spring type: DC/AC 220V/48V | |||
| Номинальный ток передачи | A | 870 | ||
| Механическая жизнь | Times | Load switch: 3000 times;Earthing switch: 2000 times | ||

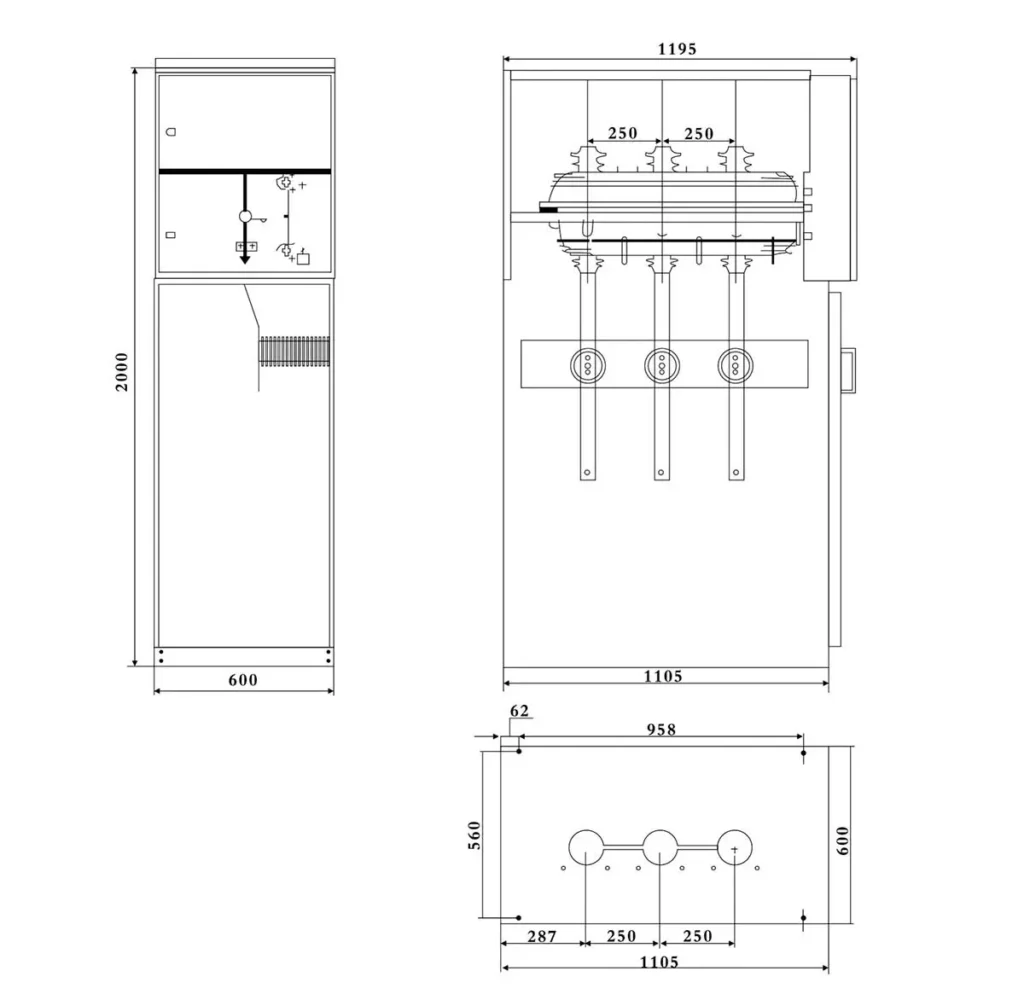

Внешние размеры
