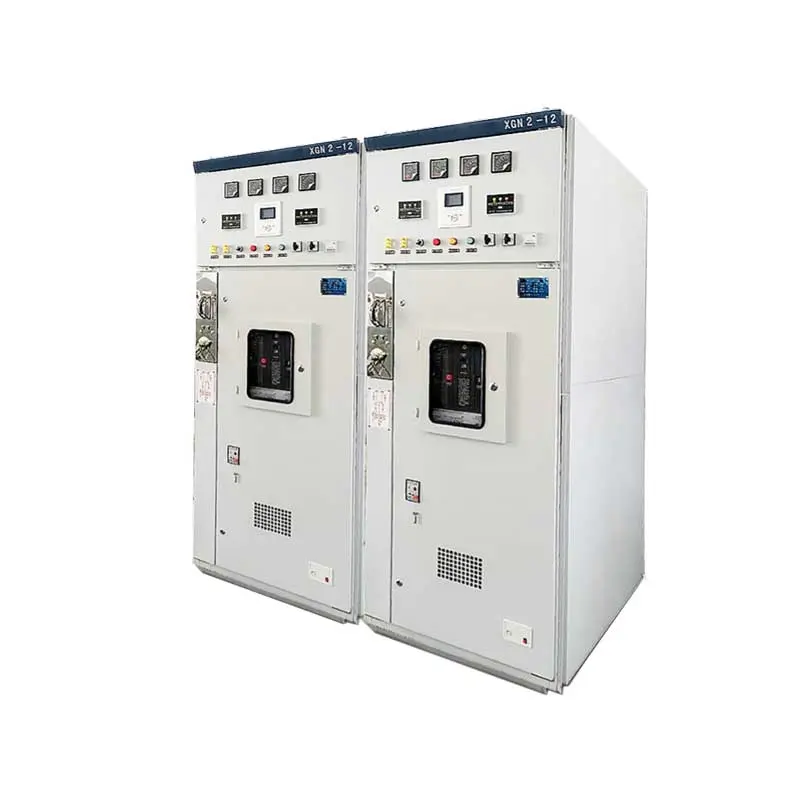

КРУ XGN2-12 фиксированного типа

Обзор

Распределительное устройство с фиксированной установкой и металлической оболочкой модели XGN2-12 (далее — «РУ») предназначено для использования в трехфазных системах переменного тока напряжением 3,6 кВ, 7,2 кВ и 12 кВ с частотой 50 Гц, а также спроектировано для приема и распределения электрической энергии. Данное оборудование подходит для применения в условиях, требующих выполнения частых коммутационных операций. Его система сборных шин выполнена по схеме с одной системой шин (с возможностью адаптации к схемам с одной системой шин и обходной шиной или с двумя системами шин); устройство соответствует требованиям стандарта GB 3906 «Распределительные устройства переменного тока с металлической оболочкой на напряжение 3–35 кВ», а также стандарта IEC 298, и оснащено системой блокировок, реализующей принцип «пяти запретов».

В качестве главного выключателя используется вакуумный выключатель серии ZN28-12, оснащенный либо электромагнитным приводом серии CD17, либо пружинным приводом серии CT19; в качестве разъединителя применяется поворотный разъединитель серии GN30-12 или сильноточный разъединитель серии GN22-12.

Условия эксплуатации

1. Температура окружающей среды: верхний предел +40 °C, нижний предел –5 °C;

2. Высота над уровнем моря: ≤1000 м;

3. Относительная влажность воздуха: среднесуточное значение — 95%, среднемесячное — 90%;

4. Сейсмостойкость: 8 баллов;

5. Места установки, не подверженные риску возникновения пожара или взрыва, а также отсутствием сильного загрязнения, химической коррозии и интенсивной вибрации;

6. При эксплуатации в условиях, выходящих за пределы указанных параметров окружающей среды, требуется согласование с производителем.

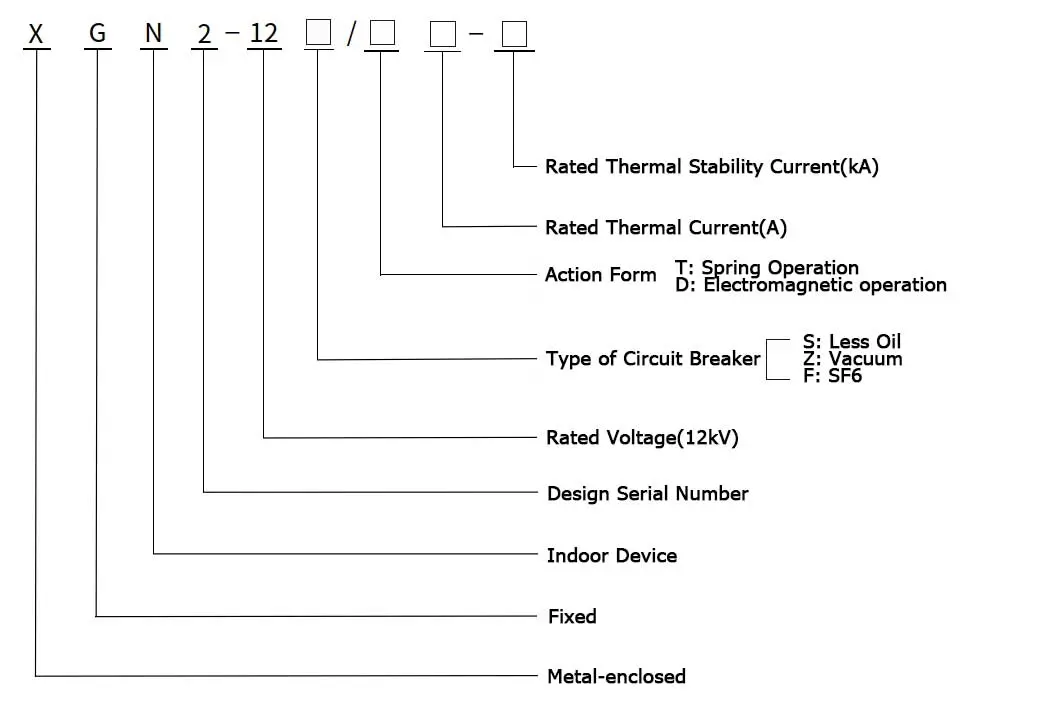

Модель и значение

Технические характеристики

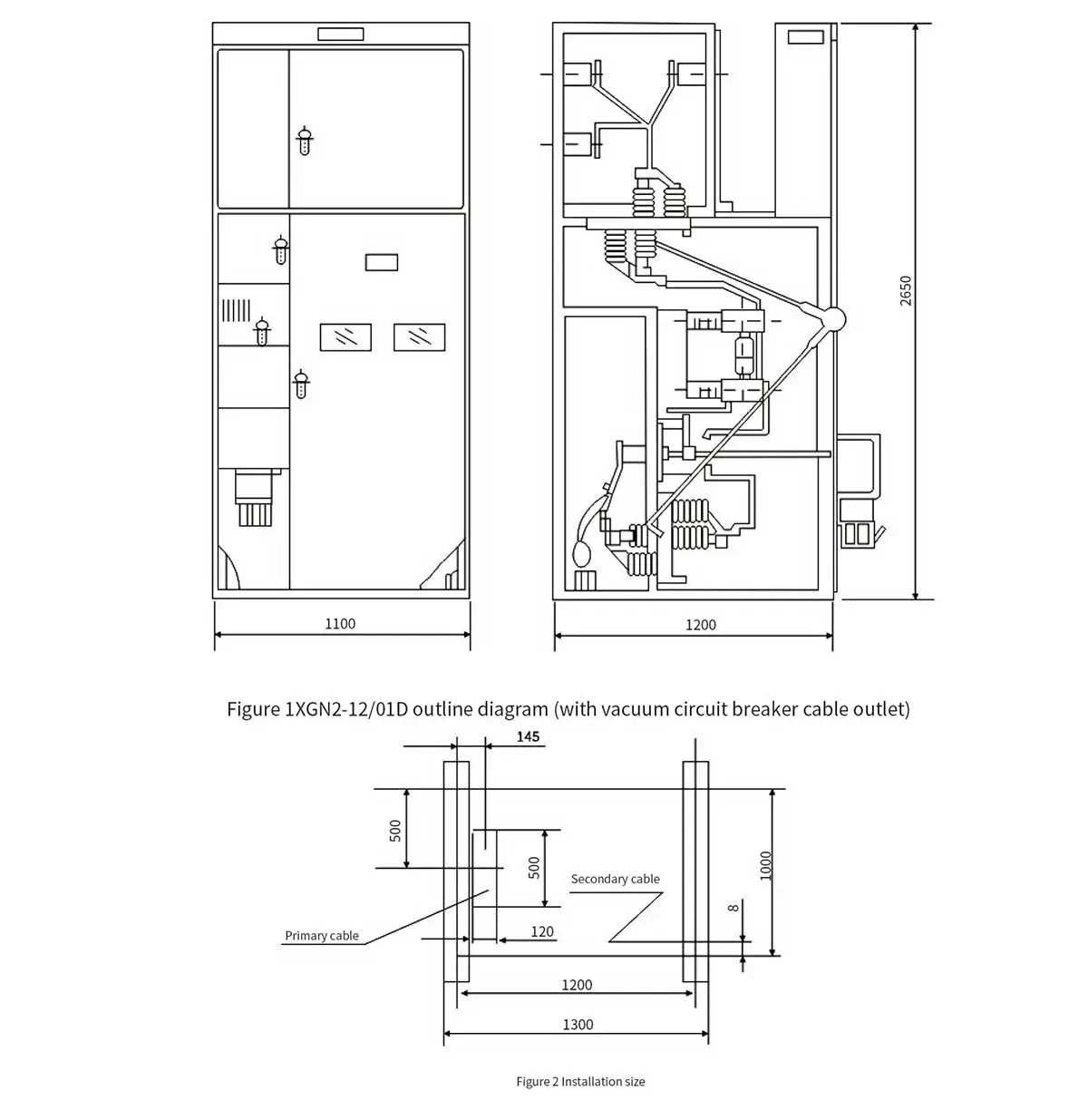

Внешние размеры
