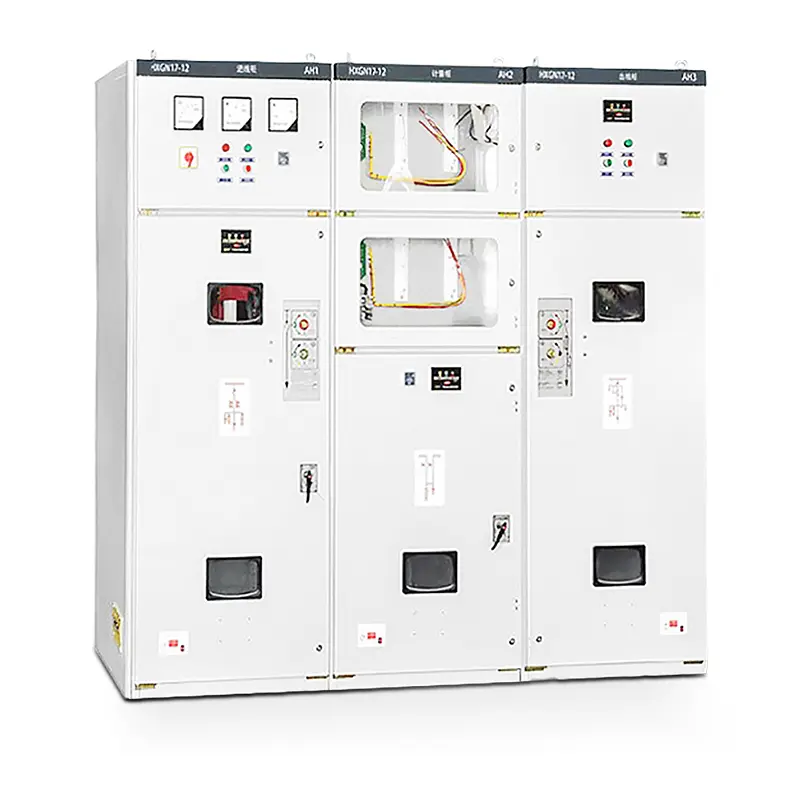

HXGN17-12 металлически закрытое КРУ
Стационарное комплектное распределительное устройство в металлическом корпусе модели HXGN17-12 (именуемое «кольцевым магистральным устройством») имеет номинальное напряжение 12 кВ и номинальную частоту 50 Гц, что относит его к классу электрооборудования среднего напряжения переменного тока. Данное оборудование преимущественно применяется в трехфазных кольцевых сетях переменного тока, тупиковых распределительных сетях и промышленных системах электроснабжения для приема и распределения электроэнергии, а также для выполнения иных сопутствующих функций; кроме того, оно пригодно для использования в качестве вспомогательного оборудования в составе компактных подстанций.
Получить предложение
HXGN17-12 Metal-enclosed Ring Main Unit Switchgear.pdf Условия эксплуатации
1. Температура окружающей среды: верхний предел +40 °C, нижний предел –25 °C;
2. Высота над уровнем моря: ≤1000 м;
3. Относительная влажность воздуха: среднесуточное значение — 95%, среднемесячное — 90%;
4. Место установки должно быть свободно от источников возгорания, взрывоопасных сред и сильной вибрации;
5. Окружающий воздух должен быть свободен от явных загрязнений, таких как коррозионно-активные или легковоспламеняющиеся газы, водяной пар и токопроводящая пыль.

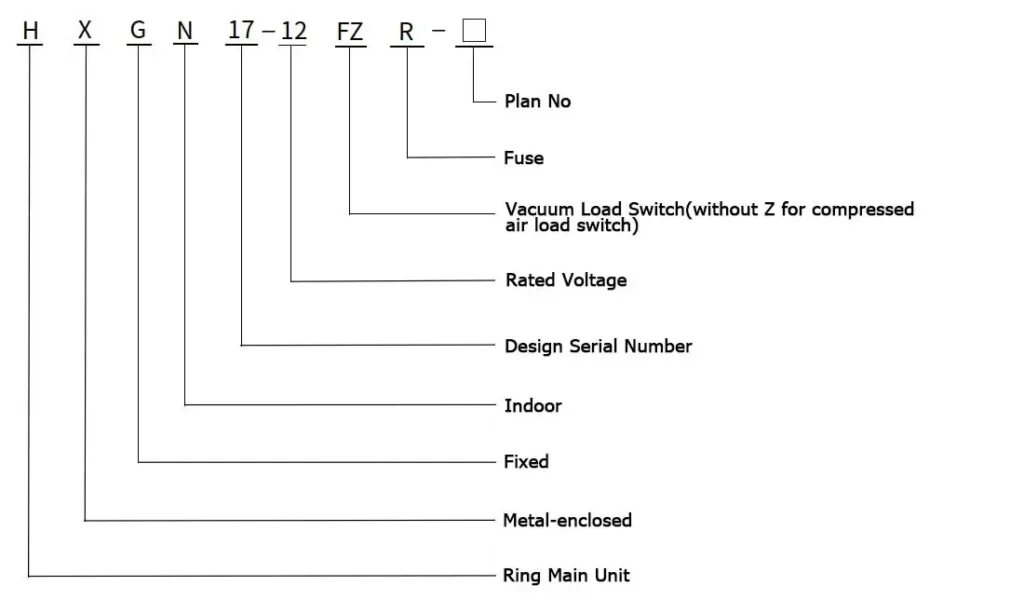

Модель и значение
Технические характеристики
| проект | Ед. изм. | данные | |
| Номинальное напряжение | kV | 12 | |
| 1-минутное выдерживаемое напряжение промышленной частоты | Между фазами и относительно земли | 42 | |
| Разрыв | 48 | ||
| Импульсное напряжение молнии (пиковое) | Между фазами и относительно земли | 75 | |
| Разрыв | 85 | ||
| Номинальная частота | Hz | 50 | |
| Ключ нагрузки | Номинальный ток | A | 630 |
| Электрический ресурс при номинальном токе | Times | more than 100 | |
| Отключение холостого хода трансформатора | kVA | 1250 | |
| Номинальный ток термической стойкости | kA/s | 20/4; Gounding Switch 20/2 | |
| Номинальный ток динамической стойкости (пиковый) | kA | 50 | |
| Номинальный ток включения при коротком замыкании (пиковый) | 50 | ||
| Номинальный ток предохранителя | 125 | ||
| Комбинированный аппарат | Номинальный ток передачи | A | 870 |
| Номинальный ток отключения короткого замыкания | 20 | ||
| Модель устанавливаемого предохранителя | kA | S□LAJ-12 | |
| Механическая жизнь | Times | 2000; 10000 | |
| 1-минутное испытательное напряжение вспомогательной цепи промышленной частоты | kV | 2 | |
| Рабочее напряжение электропривода | V | AC DC 220; 110 | |
| Класс защиты | / | IP2X | |

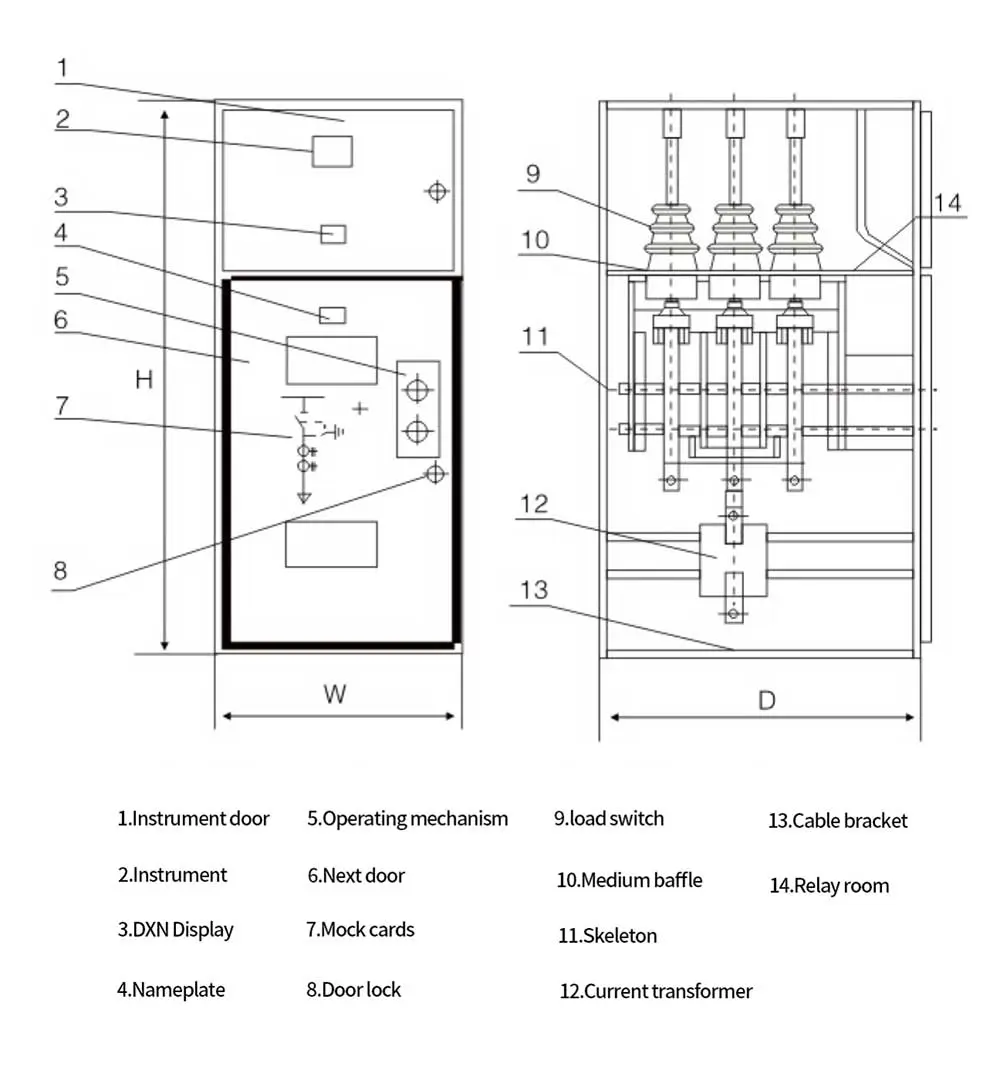

Внешние размеры
